実物投影機フルHD対応ドキュメントカメラ

PDP-FHD10A

製品概要
製品画像
製品仕様
マニュアル・製品資料

教育現場やプレゼンテーションの可能性を広げる、フルHD対応、光学10倍デジタル16倍ズームレンズ搭載の多機能ドキュメントカメラ。

デジ像実物投影機「PDP-FHD10A」は、教育現場やプレゼンテーション時に便利なポータブルタイプのドキュメントカメラです。
HDMI出力の場合はフルHD画質（1920×1080）出力が可能。
フルHD対応テレビやディスプレイと組合せれば、よりリアルな高精細な表示品質が得られます。
ドキュメントカメラ本体に、様々なインターフェイスを搭載しており、多様な出力機器と接続して使用できるほか、パソコンとの接続もでき、面倒な準備をすることなく、利用シーンに合わせて必要な機能を導入することができます。

様々な機器との接続が可能

PDP-FHD10AはHDMIやVGA、コンポジットビデオなど様々なインターフェースに対応し、各種ケーブルも同梱しているので、プロジェクター、地デジテレビ、アナログテレビ、パソコン用モニターなど、幅広い機器と接続して使用することができます。

パソコン不要で、動画・静止画が撮影できる

PDP-FHD10Aは映像をモニターなどに出力するだけでなく、静止画・動画の撮影を行うことができるので、実験中の様子や、プレゼンテーションの様子を記録することもできます。
また、内蔵マイク・市販の外付けマイクを利用して、音声付き動画を撮影することもできます。

「Ez DoQ」CD-ROM付属

「Ez DoQ」はパソコンに接続された書画カメラの映像を表示して、映像の録画や静止画像の保存、画面上に描画したりエフェクト加工ができるソフトウェアです。
パソコンに保存されている動画や静止画の表示再生も可能です。

1/3.2インチCMOSセンサー搭載

イメージセンサーCMOSを搭載。約800万画素で被写体をキャプチャーします。また、最大388x291(A3 サイズ相当)の撮影範囲に対応しています。

SD/SDHCスロット搭載

本体には最大32GBまで対応のSD/SDHCカードスロットを搭載していますので、長時間の録画にも対応できます。

光学10倍、デジタルズーム16倍のズームレンズ搭載

光学10倍、デジタルズーム16倍のズーム機能を搭載。リモコンからのズームイン・ズームアウト操作も可能。細部までキャプチャーすることができます。

オートフォーカス搭載

AF機能搭載なので、ボタンひとつでフォーカスをあわせることが出来ます。また、マニュアル操作による微調整も可能です。

マクロモード搭載

被写体との距離が3〜20cmの場合は、マクロモードでより鮮明な画像をキャプチャーすることができます。

顕微鏡アダプター3種付属

付属している3種類の顕微鏡アダプター^※を使えば、市販の顕微鏡と接続して、肉眼では見ることができない微細な被写体をキャプチャーすることもできます。
※顕微鏡アダプターアクセサリーは φ28mm、φ31mm、 φ33mm、φ34mmのアイピースに対応しています。

タブレットとの併用で授業活用

ワイヤレスペンタブレットと併用すれば、教室を広く使いながら、授業や講義を行うことができます。

ワイヤレスペンタブレット（PTB-W1）

ビデオ会議、テレビ会議に使える

テレビ会議と併用することができるので、実験推移のキャプチャーや、資料への記入内容を共有するなど、遠隔地にいる相手にもダイナミックなプレゼンテーションを行うことができます。

テレビ会議システム（Poly）

高機能リモコン付属

ズームやフォーカスの調整、ハイライト機能やマスク機能、動画・静止画の撮影など、多彩な機能を遠隔操作できる、高機能リモコンを付属しております。
リモコンはわかりやすい日本語表示です。

各部名称

インターフェース

リモコン

製品画像1

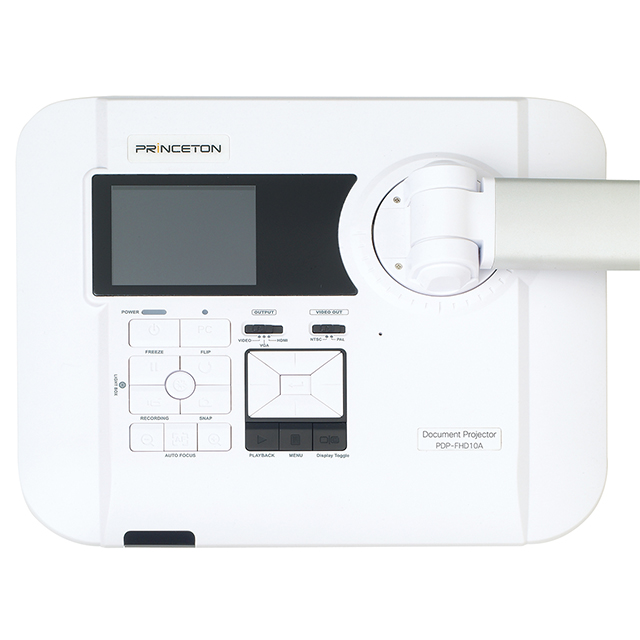

製品画像２

製品画像３

型番	JANコード	カラー	価格	発売日	備考
PDP-FHD10A	4988481779140	ホワイト	オープン	2019年01月

光学10倍デジタル16倍ズームレンズ搭載の多機能ドキュメントカメラ。

製品仕様

型番		PDP-FHD10A
対応機種		VGA(D-sub 15pin)入力端子、HDMI入力端子またはコンポジット入力端子を搭載した映像入力機器、およびUSB2.0ポートおよびCD-ROMを読み込み可能なドライブを搭載したWindowsパソコン
対応OS		Windows 10（32bit/64bit）/Windows 8.1（32bit/64bit） / Windows 8（32bit/64bit）/Windows 7 SP1（32bit/64bit） / Windows Vista SP2（32bit/64bit）
電源		ドキュメントカメラ：AC アダプター（5V 2.6A）リモコン：単4乾電池2本
カメラ仕様	イメージセンサー	1/3.2インチCMOS 約800万画素
	撮影範囲(mm)	A3相当（約388x291mm）
	レンズ	33～330mm(35ミリ換算) F3.4～3.8 光学10倍ズームデジタルズーム16倍
	ライト	3 段階調光機能付きLED 照明、3 インチライトボックス
	静止画解像度	8MP（3264×2448）/5MP（2560×1920）/ 2MP（1600×1200）/0.8MP（1024×768）
	動画解像度	1920×1080：15/30fps、1280×720：15/30fps、1024×768：15/30fps
入出力	映像入力	D-Sub15 ピン×1、HDMI×１（それぞれの映像出力端子側にスルーのみ）
	映像出力	D-Sub15 ピン×1、HDMI×１、コンポジット×１、本体内蔵3 インチLCD× 1
	音声入力	3.5mm モノラルミニ×1、本体内蔵マイク×1
	音声出力	3.5mm モノラルミニ×1、内蔵スピーカー×1
	USB	USB2.0 Type-B コネクター×1
	メモリー	内蔵メモリー：約115MB 外部メモリー：SD/SDHC カードスロット×1（最大32GB）
HDMI出力		FHD(1920ｘ1080i) HD(1280ｘ720)
VGA出力		UXGA(1600×1200) XGA（1024×768)
VIDEO出力		NTSC（720×480）、PAL（720×576）
最大消費電力		5W
動作環境	温度	0〜40度
動作環境	湿度	20〜80%
外形寸法(mm)		379×201×114（収納時） 379×201×621（使用時）
質量		ドキュメントカメラ：約2080g リモコン：約51g（乾電池を含まず） AC アダプター：約140g

マニュアル・製品資料他

マニュアルなどの資料は以下からダウンロードをお願いいたします。

PDP-FHD10A

ユーザーズガイド

ソフトウェアダウンロード

製品画像1

Ez DoQ

Ez DoQはパソコンにUSB接続された書画カメラの映像を表示して、映像の録画や静止画像の保存、画面上に描画したりエフェクト加工ができるソフトウェアです。
このソフトはPDP-4K17及びPDP-FHD10AのWindows用ソフトウェアです。

EzDoQ(約17.9MB)

ファームウェアダウンロード

製品画像1

PDP-FHD10A用ファームウェア

本ファームウェアはPDP-FHD10A専用ファームウェアアップデートプログラムです。
他の機器へは使用しないでください。

※ファームウェア更新にはSDカード及びSDカースロットをもったPCが必要になります。

注意事項: （必ずお読みください。プリントアウト、またはメモしておかれる事を強くお勧めします。）
・本製品のファームウェアを更新した際に万一何らかの不具合により、保存されたデータの損失、ならびにこれらに関するその他の直接・間接の損害につきましては、当社は責任を負いかねます。あらかじめご了承ください。
またデータの復旧作業もお受けしておりません。大切なデータは必ず別のメディア（CD-ROMやハードディスクなど）に定期的にバックアップを行ってください。この内容に同意いただいたける場合のみダウンロードをクリックしてください。

アップデート手順

ダウンロードしたファイルを解凍し任意の場所に解凍してください。
解凍先に[PDP-FHD10A_FW201211-18]フォルダーフォルダーが作成されます。
SDカードをPCに取り付け[PDP-FHD10A_FW201211-18]フォルダーにある2つのファイル(AUTORUN.TXTとFWUPDATE.BRN)をSDカードのルートフォルダ(フォルダーには入れずSDカードの一番上の階層)へコピーします。
コピー完了後、PCからSDカードを取り外します。
PDP-FHD10Aの電源がOFFの状態にしてPDP-FHD10AのSDカードスロットにSDカードを挿入します。
PDP-FHD10Aの電源をONにします。
SDカードが読込まれアップデートの確認画面が表示されますので、アップデートを行う(PDP-FHD10A本体の【写真撮影】ボタン)を押してファームウェアをアップデートを実行します。
アップデート作業が完了しますと自動でPDP-FHD10Aの電源がOFFになります。
PDP-FHD10Aの電源がOFFになりましたらPDP-FHD10AからSDカードを取り外してください。

以上です。
